ワーク・ステーション: | 2 | 操作インターフェイス: | 7 インチのタッチ画面 |
---|---|---|---|
ドライブ モード: | サーボ モーター | 制御システム: | 三菱 PLC |
打撃をテストして下さい: | 線形:0 | 100mm、調節可能 | 寸法: | 1300mmx800mmx600mm |
ハイライト: | iec のテスター,実験室試験装置 |

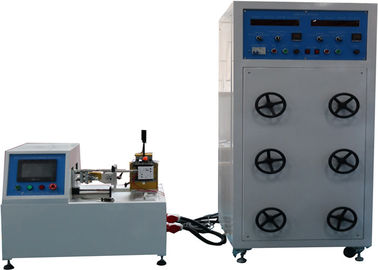

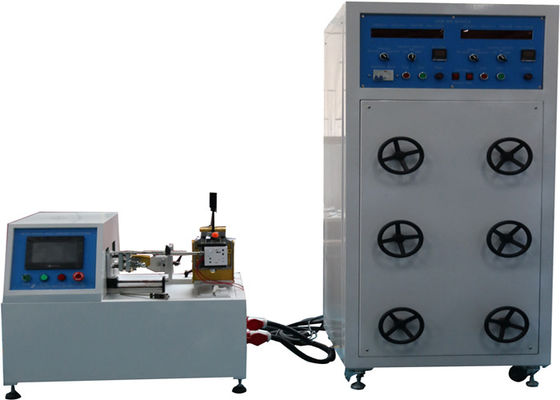

IEC 60884のスイッチおよびプラグ ソケットPLC制御2場所の耐久試験装置
生産情報
テスト機械はIEC60884-1clause 20および21イチジク16、IEC60669-1および等に従って設計され、製造されます。それは世帯および同じような目的のプラグおよびソケットの破損容量および正常運営の生命テストのために適した世帯の容量および正常運営の生命テストおよび同じような固定電気取付けを壊すスイッチのために適当またです。試験装置はテスト サンプルが余分な身に着けられていて検査するためまたは他の有害な結果をことを持つためかどうかスイッチ、プラグおよびソケットのヒューズの接触長い間の回転、挿入を模倣し、スイッチ、プラグおよびソケットのヒューズの接触が機械損傷および電気疲労の損傷の正常な使用に抗できるかどうか、そして接点に付着現象、長期閉鎖したかばらばら現象があるかどうか査定のための行為を、撤回します。それはスイッチおよびプラグ ソケットの電気耐久試験のための特別な試験装置です。
試験装置はボタン スイッチ、ロッカー スイッチ、プラグおよびソケットのための耐久試験をすることができます。外的な負荷バンク(抵抗、誘導および容量性)とつながれてプロセス負荷テスト、それは持っています対応する制御システムをできます。以下の事項に注意して下さい:外的な負荷バンクはユーザーによって準備されるべきです。
特徴

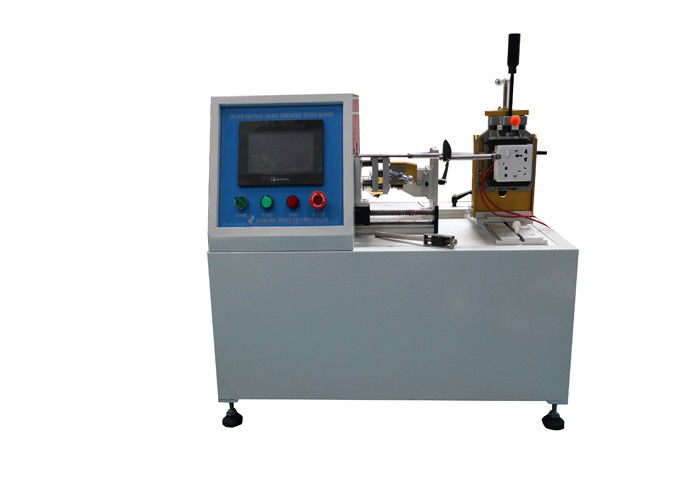

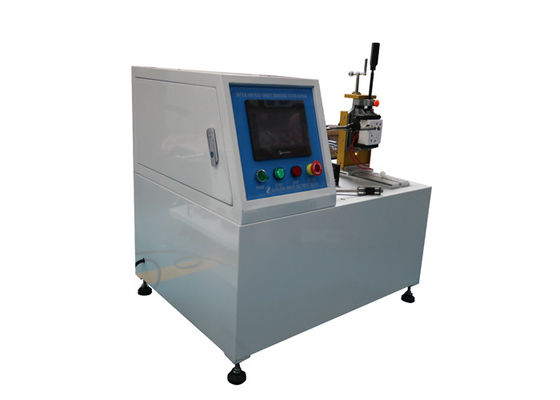

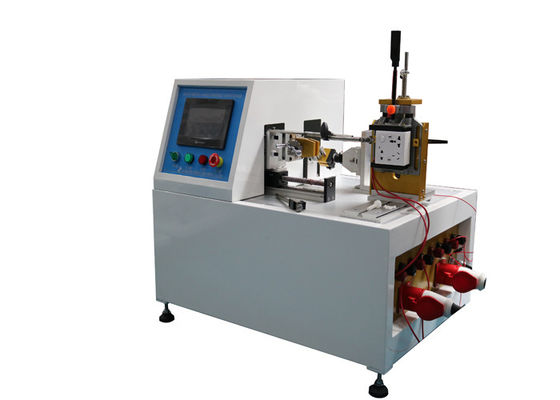

テスト機械はアルミニウム フレーム、7インチ色のタッチ画面、三菱PLCの制御システム、人間化された操作インターフェイスおよび強力なデジタル表示装置が付いているサーボ モーターそして球ねじによって、運転されるステンレス鋼のシールの版から成っています。テスト時、伝導の現在時間、テスト速度、テスト打撃は前もって調整することができます。それにサンプルの伝導の流れを示すことができる電流の表示機能があります。全テスト機械は2つのワーク・ステーションを備えています、各場所は線形スイッチおよびプラグおよびソケット同期的に処理できます。付着か失敗が転換されたオン/オフ原因が絶えずある場合、実験の適切な数を驚かし、記録し、テスト時が設定値にいつ達するか驚かします。テスト機械は自動的に警報が起こる場合停止します。
技術的な変数
パラメータ名 | 変数データ | 注目 |
力 | AC220V、50Hz | |
ワーク・ステーション |
1つのはさみ金の場所; 1回転場所。 独自に仕事 |
|
操作インターフェイス | 7インチのタッチ画面 | |
モードを運転して下さい | サーボ モーター | |
制御システム | 三菱PLC | |
時をテストして下さい | 0~999999回は、前もって調整することができます | |
伝導の時間 | 0~999.9sは、前もって調整することができます | |
壊れ目の時間 | 0~999.9sは、前もって調整することができます | |
打撃をテストして下さい | 線形:0 | 100mm、調節可能 | |
速度をテストして下さい |
1分あたり15回 1分あたり7.5回 1分あたり30回 |
|
テスト環境 |
大気圧80 | 106kpa; 周囲温度5~ 40℃;相対湿度(20~ 90) %RH;使用場所:激しい動揺、振動無し、電磁妨害雑音無し、塵無し、爆発性か腐食性のガスのよい熱放散 |
|
次元 | L*W*H=1300mmx800mmx600mm | |
重量 | 180KGS |
注意
1. オペレータはこの装置を読み、電気安全の使用を使用する前に注意深く指示を理解し、対応する危害予防を作るべきです;そこに確認する前にです安全の隠された悩みテストは進みません。
2. 電圧はサンプルの評価される電圧の1.1時であり、電流はサンプルの評価される流れの1.25回です。関連の標準の条件に従って電圧および現在の値を選べば、テスト サンプルは傷つき、個人的な安全事故は引き起こされます。
3. 負荷に接続されるテスト サンプルのワイヤーはテスト サンプルの許可された評価される流れに合わせますあるべきです。
4. 非常停止ボタンを押した後、それはボタン、そして出版物" RESET "を、そうでなかったらねじる再調節されなければなりません、権利によって試験装置は間違って働きませんし、動きません。
5. 装置が壊れるとき、切り、電源を次に再始動します喜ばして下さい。
6. プロセス負荷テスト、絶対必要が厳しく回路を接続する指示に続いたり、また安全に注意を払う時。
7. 各据え付け品およびクランプは規則的な潤滑および維持を要求します。
