商品の詳細:
お支払配送条件:
|
| 標準: | IEC60669 | サンプルをテストして下さい: | 自己Ballastedランプ スイッチ |
|---|---|---|---|
| コントロール: | PLC 制御 | 場所: | 3 つの場所 |
| 打撃をテストして下さい: | 0.1~100mm | 速度をテストします。: | 0.1~200mm/s |
| ハイライト: | 軽い試験装置,照明器具のテスト |
||
IEC60669-1自己BallastedランプはPLC制御フル オートの破損容量の持久力のテスターを転換します
製品紹介:
この装置は自己ballastedランプの負荷のために意図されているスイッチの容量および正常運営の生命テストを壊すために適しています。自己ランプの(SBL)のballasted負荷のために意図されているスイッチは極度の衰耗なしで制御の自己がランプ回路をballastedときに、か他の悪影響、起こる電気および熱圧力抗します。スイッチがアークを支えた接触の溶接が起こるかどうか確かめるためには、付着現象か長期閉鎖または切断現象がテストするようにによって、かどうか極度の衰耗か他の有害な結果接触します。
このシステムはIEC60669-1の標準に従って設計され、製造されます:2017年節19.3およびIEC60669-2-1:2015年の節19.109。それは理性的な産業制御システム（作り付けのオシロスコープ）、スイッチ持久力のテスターおよび自己ballastedランプの負荷箱を含む250Vの評価される電圧のスイッチのテスト可読性に、基づくフル オートの試験制度です。（130Vの評価される電圧のスイッチは別に自己ballastedランプの負荷箱によって形成される必要があります）
製品の機能:

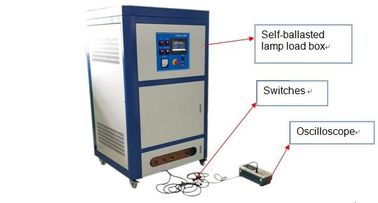

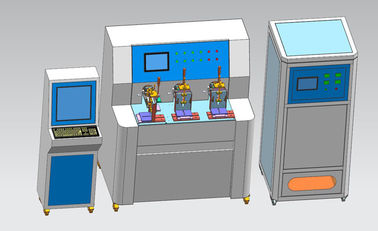

1. システムは理性的な産業制御システム、スイッチ持久力のテスターおよび自己ballastedランプの負荷箱から成っています。その中で、スイッチ生命テスターおよび自己ballastedランプの負荷箱は別に使用することができます。

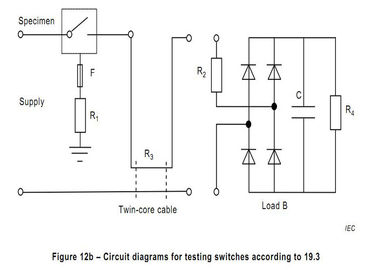

2. 理性的な産業制御システムはIEC60669-1のため主にです:LEDのスイッチは始動するとき2017年の節19.3の作り付けのオシロスコープ、ピークおよび必要な価値Iこの回路の2つのt電圧、流れ、現在のピーク値Iつを集めることができ、出力電流の波形できます。そして標準的なデータと比較されるシステム計算によって修飾されるか、または不適当な判断をして下さい。
3. スイッチ生命テスターは3つの独立した線形メカニズムおよび電気制御システムから成っています。それは線形スイッチ（ボタン、ロッカー、船のタイプ、トグル）および正常運営テストの作り、ブレーキがかかる容量をテストするのに使用されてできます。機械はサーボ モーターによって運転され、PLCによって制御されます。それはテスト時、テスト速度、" on "の期間（25+5 0%） " off "の期間（750 -5%）の時間およびテスト打撃を置くことができます。負荷関係の港を使うと、異なったテスト負荷は等外的にballastedランプの負荷、TVの負荷、誘導負荷、容量性負荷、電動機負荷を、タングステンの電灯負荷のような、必要とされるに応じて接続することができます。
4. 自己ballasted負荷ロックスは郵送物の前の標準的なロード状態と前もって調整されました。テスト電圧が250V~に合わせられる限り、オペレータは、および評価される力テストされるべき、スイッチが衝動の波形、私およびI2つのtの大会標準の対応する条件最高にするのと同じ評価される流れが付いているスイッチ・ボタンを押します。全機械は2つが運ぶ250Vの評価される電圧のスイッチのため、250W （IEC60669-1がであるだけ、3つのチャネルを備えています:2017年の節19.3）、および他のチャネルは400W （IEC60669-2-1です:2015年の節19.109）。この自己ballasted負荷ロックスに口径測定モードがあり、口径測定によって専用されている港、組み込みは産業制御システムと接続される90度の最後の版2つのtエネルギー価値、波形、十分に装置のための標準的な口径測定の条件を満たすために私ピーク電流の価値およびIを出力できます。
技術的な変数:
| 項目 | 内容 |
| 力 | 地面AC220V±5%/50Hzとの単一フェーズ |
| 理性的な産業制御システム |
IPC:IPC-810E 構成ソフトウェア:E5 オシロスコープ:TektronixかAgilent 獲得モジュール:多数 WDH=600*500*1450mm、 表面の静電気の粉の噴霧 |
| 持久力のテスターを転換して下さい |
場所:3つの独立したテストの場所 制御システム:7インチ色LCDのタッチ画面+PLC+のサーボ モーター、それに他の装置とのオンライン使用かコミュニケーションのために便利（さまざまな負荷のような）である通信用インタフェースがありま、データ収集および統計量を可能にします。 テスト打撃:0.1~100mmは、前もって調整することができます テスト速度:0.1~200mm/sは、前もって調整することができます オン/オフ時間:" on "の期間は（25+5 0）総周期の%であり、" off "の期間（750 -5） %、0.1~99.9は前もって調整することができます 操作率:3 - 40回はテスト速度およびオン/オフ時間の設定と関連付けられて、テスト打撃置く、ことができます 警報検出:聞こえ、視覚警報があり、テキストのプロンプトがあるプロダクトが不適当であるために時、作り付けの検出器検出されたり: スイッチが担保付き、連続的な伝導である1.Whenは起こります; 感電が、それ燃え尽きる2.Whenは接続することができません; 3.Whenは計算着きます。 負荷関係の港:異なったテスト負荷は等外的にballastedランプの負荷、TVの負荷、誘導負荷、容量性負荷、電動機負荷を、タングステンの電灯負荷のような、必要とされるに応じて接続することができます。 次元:W1250mm×D650mm×H1150mm; 重量:100kg. |

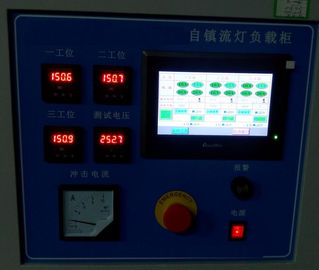

| 自己ballastedランプの負荷箱 |
デジタル電圧価値:範囲0 | 300Vの精密0.5、 デジタル力の価値:0~9KWの精密0.5 出力チャネル:3チャネル（2つのチャネルは250Wであり、他のチャネルは400Wです） 評価される電圧を転換して下さい:250V |、入力電圧は250V~で調節可能、すべてのオペレーティング パラメータ置かれます、Wを含んで、私最高になります、I2つのt、および侵入の流れの波形です。 評価される流れ10A、13A、16A、任意20A 4 各装置は90度の角度の伝導に直接管制装置（タッチ画面の選り抜き「口径測定」機能）を、いつもあります提供します、この機能は最初の装置の口径測定および測定の証明に使用することができます。 長く保護機能を離れて長いを使って、1の保護時| 99Sは操業停止警報保護前もって調整することができます。 |
| 環境を使用して下さい | 温度5 | 40 °C、相対湿度20 | 90% RHの大気圧80 | 106kpa。厳しい振動無し、電磁妨害雑音無し、塵無し、腐食性のガス、よい熱放散。 |
