| 起源の場所: | 中国 |
| ブランド名: | HongCe |
| 証明: | Calibration certificate(cost additional) |
| モデル番号: | DC-2000 |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 合板 |
| 受渡し時間: | 30 日間 |
| 支払条件: | L / C、T / T |
| 供給の能力: | 毎月10セット |
| 振動発電機の正弦力: | 2000kgf （20000N） | 振動発電機の周波数範囲: | 5~3000Hz |
|---|---|---|---|
| 電力増幅器の効率: | ＞95 ％ | 加速度計の周波数範囲: | 0.3-8000Hz±10% |
| ハイライト: | 可聴周波測定装置,落下試験装置 |
||
IEC 60065の音声ビデオ情報テスト電気振動試験システム
電気振動試験システムDC-2000
製品に関する情報:

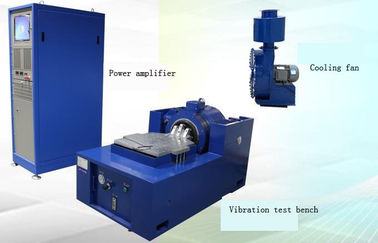

振動試験システムは4部から成っています:振動試験台、電力増幅器、コントローラーおよび冷却ファン。
1. 振動試験台
振動のテーブルの働き原則:
活発化のコンダクターは磁界の電磁力によって運転されます。電磁石の振動のベンチの磁気回路の動的円が交流信号を渡すとき、刺激的な力は磁気回路で発生します。
動的円:
電気振動テーブルの重要な部分は動的円、動的円ですアクティブ・システムです。それはドライブ コイルの活発化によって振動の上下に自由に達成するために磁気循環方式によって発生する働く空隙に置かれるコイルを運転します。
刺激コイル:
電気振動のテーブルの刺激コイルは上部の刺激およびより低い刺激に分けられます。動的巻型2の相互に垂直な磁場とともに2。コイルは動的コイルと刺激の間の切断によって、このように、振動ベンチを活気づけられたとき磁気誘導力を発生させるために発生させます必須の刺激的な力を互いに切られます。
2. 電力増幅器
電力増幅器の働き原則:三相交流電力は力の頻度変圧器で隔離されます、木びき台は三相全橋フィルターに送られ、それから低さざ波のDC電源、および出力電圧波のパス通常モードおよび共通モード チョーク コイルろ過する送られ、コンデンサーを通したH橋変圧器におよび振動のテーブルへの出力ろ過します。
3. 制御部品
私達のコントローラーは、130dBダイナミック レンジまで使用しま、世界の最先端のDSPフレームワークおよび制御アルゴリズムの32ビット浮動小数点450MHz DSPプロセッサ、高性能24ビットADCを信頼できる制御質を保障します。同時に、コントローラーは下記のものを含んでいる広範囲の振動制御ソフトウエア モジュールを与えることができます:任意と任意、正弦、古典的な衝撃、共鳴調査およびドエル、衝撃の応答スペクトル制御、正弦、正弦と正弦、任意の、長期波形の再生および他の入手の可能性の特徴と任意。各機能モジュールは基本的な、任意機能を提供し、ユーザーは必要とされるに応じて必須機能をカスタマイズできます。
（上記の単位は全面的な操作のための電力増幅器箱に造ることができましたりまたは別に置くことができます）
4. 縦の拡張のカウンタートップ
変数:
| 振動発電機（DC-2000） | |
| 正弦力 | 2000kgf （20000N） |
| 任意力 | 2000kgf （20000N） |
| 影響力 | 4000kgf （40000N） |
| 周波数範囲 | 5~3000Hz |
| 連続的な変位（広さ） | 0-51mmの事前調整 |
| 振動分離の頻度 | 2.5Hz |
| レベル1の共振周波数 | 2600±5%Hz |
| カウンタートップねじ | 17*M10 |
| 磁束の漏出 | <1mt> |
| 最高速度 | 2m/s |
| 最高加速 | 980m/s2 （100g） |
| 可動部分の同等の固まり | 20kg |
| 動的コイルの直径 | Φ280mm |
| 最高。負荷 | 300Kg |
| 重量 | 2695kg |
| 切換えの電力増幅器（KA-21） | |
| アンプの出力 | 21KVA |
| 定格出力の電圧 | 120Vrms |
| ノイズ比率へのシグナル | >65dB |
| 電力増幅器の効率 | >95% |
| システム保護 | 温度の保護、過剰変位の保護、過電圧の保護、過電流保護、不足電圧の保護、外的な保護、論理の欠陥の保護 |
| 次元 | 1800*900*800mm |
| 重量 | 450kg |
| 縦の拡張のカウンタートップ（TB-1010） | |
| テーブルのサイズ | 1000mm×1000mm |
| テーブルの重量 | 60kg |
| 最も高い頻度 | 200Hz |
| 任意水平なテーブル（S-1010） | |
| テーブルのサイズ | 1000mm×1000mm |
| テーブルの重量 | 60kg |
| 最も高い頻度 | 200Hz |
| コンピュータおよび関連の付属品 | |
| ホスト | Lenovo |
| モニター | 電気部屋の予約位置に従ってカスタマイズされる |
| ファン（FJ-2000） | |
| ファン力 | 7.5KW |
| 空気容積 | 0.71M3/s |
| 風圧力 | 3.5Kpa |
| 次元 | 500*300*200mm |
| 管の長さ | 4m |
| 重量 | 140kg |
| 加速度計（JF） | |
| 感受性 | 150pc/g |
| 周波数範囲 | 0.3-8000Hz±10% |
| 測定範囲 | 2000g |
| 耐衝撃性 | 2500g |
| ラインの長さ | 5m |
| 実用温度 | -40-150℃ |
| 重量 | 35Gram |
| 設置方法 | M5 |
