電気制御の進入保護試験装置の道路車両は0以下しぶきの試験制度に- 4°C水をまきます

電気制御の進入保護試験装置の道路車両は0以下しぶきの試験制度に- 4°C水をまきます

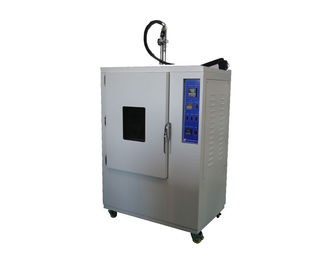

Electric Control Ingress Protection Test Equipment Road Vehicles Water Splash Test System Under 0 - 4°C

商品の詳細:

起源の場所: 中国
ブランド名: HongCe
証明: Third party calibration certificate(cost additional)
モデル番号: HH0807A

お支払配送条件:

最小注文数量: 1 セット
価格: Negotiation
パッケージの詳細: 合板
受渡し時間: 30 日間
支払条件: L / C、T / T
供給の能力: 毎月10セット
今すぐお問い合わせ
詳細製品概要
試験台区域: φ60cm 試験台軸受け: 50kg
しぶきの時間: 3 S 温度範囲: RT+10℃~150℃
暖房率: RT+10℃~150℃≤40min 制御システム: 三菱PLCの電気制御

ISO16750.4節5.4の道路車両は模倣された環境に0-4°Cの下でしぶきの試験制度のしぶき3sに水をまきます



A.システム紹介:

それはISO16750.4clause 5.4に合致します:氷水の衝撃試験、それはさまざまな道路車両ではねかける水に応じてあるかもしれない電気および電子システムの模倣された環境の安全テストのために使用されます。



電気制御の進入保護試験装置の道路車両は0以下しぶきの試験制度に- 4°C水をまきます





B.の技術的な変数:



モデル HH0807A
サンプルをテストして下さい 電気および電子システムは道路車両ではねかける水に応じてあるかもしれません
スタジオのサイズ 100×105×108 (D×W×H) cm
試験台区域 φ60cm
試験台軸受け 50kg
試験台の高さ調節 20cm
温度較差 RT+10℃~150℃
暖房率 RT+10℃~150℃≤40min
AC230V 50Hzまたはカスタマイズされる
制御システム 三菱PLCの電気制御
操作インターフェイス 7インチ色のタッチ画面操作
モデルをテストして下さい 水質試験をはねかけて下さい
周期をテストして下さい 100つの周期、0-9999の前もって調整することができます履行を怠って下さい
時間をはねかけて下さい 3s
液体をテストして下さい 脱イオンされた水または+5% NaClか+3%アリゾナの罰金の塵
水温をテストして下さい 0-4°C
冷却率 20℃~2℃≤60min
水流 3-4L/3s
ジェット機ノズルとテスト サンプル間の間隔 325±25mm
しぶき水のオリエンテーション サンプルは実際の状態に従って実用面に従って回転盤に置かれます、選ぶ位置(単一方向しぶき)または回転モード(多方向のスプレー)を
DUTの暖房 暖房装置



構造設計への紹介



このプロダクトは高度のプロセス用機器によって良質材料から、処理されて成り、外枠の表面は、美しいきっかり吹きかかり。色は調整されます、アークは設計され、ラインは滑らか、自然です。はさみ金は仕事の間に限られたスペースであるように設計され、輸入された良質のステンレス鋼から成っています。屋内サンプル ホールダーおよび他の付属の付属品は適度な設計および耐久性のステンレス鋼から、成っています。国民の標準に従うことの前提の下で、装置はすべての面の安定性に基づいて制御により実用的、容易です。さらに、装置に容易な取付け、簡単な操作および容易な定期整備の特徴があります。



1. 装置の外枠は良質の電流を通された鋼板CNCの工作機械から成り、より滑らか、美しい外枠の表面は吹きかかります。



2. 内部タンクはSUS316良質のステンレス鋼ミラーのパネルです;Zuiの後でテスト メディアのリサイクルおよびクリーニングを促進するためには、装置のスタジオの底は漏斗として設計されています;



3. 装置のクリーニング:装置のスタジオの中の多数の高温反腐食のクリーニングのスプレー・ヘッドがあります。装置プログラムが終了した後、電磁弁は開き、水道水と接続されるクリーニングのノズルは多方向の洗浄のスタジオです;



4. ノズルの移動装置:ノズルは断熱材の層の上部および下のブラケットで固定です。温度が高いとき、ブラケットは働く部屋を出て行き、作業室に噴霧の間にすぐに動きます;



5. 流量計:電子流量計が流れを制御し、調節し、表示し、集めることができるテスト水流の流れを測定するのに使用されています。4~20mADC信号をコンバーターを通して出力し、中央処理装置と接続し、それそして表示によって制御され、;



6. 絶縁材:絶縁材の性能を保障し、安定した屋内温度を維持する高密度ガラス繊維の綿;



7. ドアは屋内サンプルの変更を観察するために透明な窓を与えられます。観察窓は多層空の緩和されたガラスから成っています;



8. 混合システムは実験室の温度そして湿気が均一および安定しているように長軸縦の対流の縦の拡散周期を達成するためにファン モーターおよびハイ・ロー温度の抵抗力があるステンレス鋼の複数の翼のインペラーを採用します;



9. 二重層のドアとキャビネットの間で高温抵抗力がある高力シーリング ストリップが試験区域のシーリングを保障するのに使用されています。ドアの内部のドア材料はステンレス鋼から成り、ドア ハンドルは操作をもっと簡単にする反作用なしでなされます、;



10. テスト穴(機械の左側)は外的なテスト送電線か信号ケーブル(開き50mm)に使用することができます;



11. 装置のポンプおよび冷房装置は底で取付けられ、冷却効果および信頼性を保障するために圧縮機はフランスのTaikangのブランドから輸入されます。



12. 指名位置に容易に機械を動かすことができ、Zuiの後で足車を固定する機械の底に良質の固定位置PUの移動可能な車輪を取付けて下さい、;



13. 装置の制御部品は装置の右側で設計されています。それは温度調節器、制御スイッチ、水漕、等と配られます。作動することは容易維持しやすくおよび容易です。







回路の制御・保安装置



7インチLCDのタッチ画面のコントローラーを使うと、PLC制御はそれぞれ温度、ポンプおよび流れおよびテスト時間制御できます;流れはタッチ画面に直接表示されます。



1. 部品の輸入;



2. ヒューズの保護スイッチ無し;



3. 積み過ぎ、漏出は、十分にターミナル ブロックをおおいました;



4. 自動シャットダウンおよび他の保護を使って;



冷却装置



1. 圧縮機:十分に封じられたフランスTaikang;



2. 冷凍方法:機械冷凍;



3. 凝縮モード:強制風の冷却;



4. 冷却剤:R404A (環境に優しい);



5. 全システム パイプラインは換気および圧力48H漏れ試験のためにテストされます;



6. 暖房および冷却装置は完全に独立しています;



7. 内部螺線形の冷却する銅管;



8. 斜面の蒸化器;



9. 乾燥したフィルター、冷却する流れの窓、修理弁、油分離器、電磁弁および液体貯蔵タンクはすべて輸入された元の部品です;



使用の状態



1. 周囲温度:5 ° C | +32 ° C



2. 包囲された湿気:≤85%



3. 電力要求事項:AC380 (±10%) V/50HZの三相五線式システム



4. プレインストールされた容量:16KWについて





参照のための映像:



電気制御の進入保護試験装置の道路車両は0以下しぶきの試験制度に- 4°C水をまきます





電気制御の進入保護試験装置の道路車両は0以下しぶきの試験制度に- 4°C水をまきます



電気制御の進入保護試験装置の道路車両は0以下しぶきの試験制度に- 4°C水をまきます
