| 起源の場所: | 中国 |
| ブランド名: | HongCe |
| 証明: | calibration certificate |
| モデル番号: | HC9921A |
| 最小注文数量: | 1 セット |
|---|---|
| 価格: | Negotiatable |
| パッケージの詳細: | 合板 |
| 受渡し時間: | 25日 |
| 支払条件: | T/T |
| 供給の能力: | 10 セットの /month |
| 材質: | ステンレス鋼 | 影響の要素: | 任意2,5,10,20,50J |
|---|---|---|---|
| 落下高さ: | スケールの表示 | モードを解放して下さい: | 機械 |
| 長さ: | 1000ミリメートル | ストローク: | 200-1200mm |
| ハイライト: | 衝撃試験機,振り子式衝撃試験機 |
||

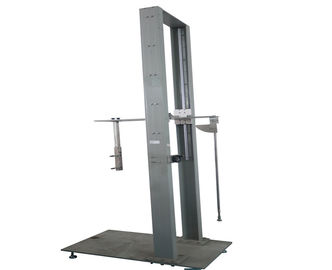

IKコード衝撃試験機械ステンレス鋼の振子の振動ハンマー テスト器具
標準
IEC60068-2-75環境テスト–パート２:テスト–テスト:保護のハンマー テスト、外的な機械影響（IKコード）に対して電気機器にエンクロージャによって提供されるIEC60068-2-63、IEC62262程度IEC60439-5低電圧の開閉装置およびcontrolgearアセンブリ-部5:公共ネットワークの電力配分のアセンブリのための特定の条件
適用
この装置は電気キャビネットおよび他の薄板金に機械衝撃強度テスト、金属の電気エネルギーのメーターで計るキャビネットの貝、サブステーション ケーブルの配電盤およびケーブルのジャンクション・ボックスのために非適しています
サンプルをテストして下さい
電気エネルギーのメーターで計るキャビネットの貝、サブステーション ケーブルの配電盤およびケーブルのジャンクション・ボックスおよび同じような装置
特徴

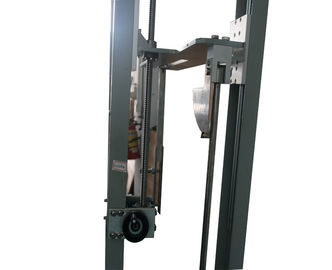

車の構造を使用して装置は、調節可能な上部および下のインパクト ポイントの高さおよび影響の角度0-90°adjustable動かされた左右、先そして後方にである、場合もあります。装置はのための以上の低負荷の振子の影響装置2Jです。
変数
| モデル | HC9921A |
| 振子 | 長さ:1000mm;外的な直径:9mm;鋼管の壁厚さ:0.5mm。影響の要素が付いている同等の固まりの構成 |

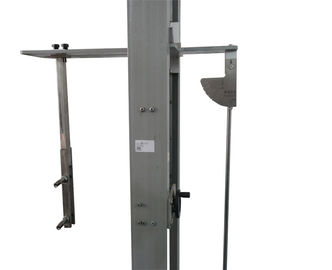

| インパクト ポイント | 調節可能の上下に、打撃は200-1200mmの高さカスタマイズすることができます |

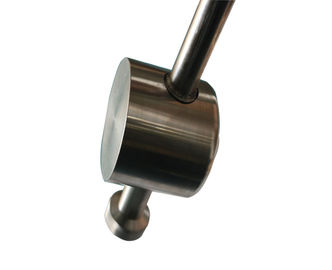

| 影響の要素 | 2,5,10,20J影響のハンマー |

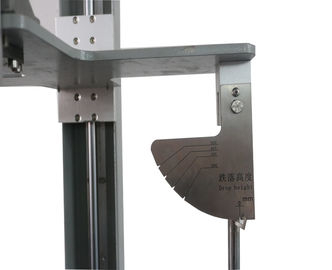

| 低下の高さ | スケールの表示 |
| モードを解放して下さい | 機械 |
| 次元 | 950*550*2700mm |
影響エネルギー、同等の固まりおよび低下の高さのテーブル
| Energy/J | 2 | 5 | 10 | 20 | 50 |
| 同等の固まり/kg | 0.5 | 1.7 | 5 | 5 | 10 |
| 低下の高さ±1%mm | 400 | 300 | 200 | 400 | 500 |
|
注:1。IEC 60068-2-75 3.2.2のノートを見て下さい
|
|||||
顕著な要素の調整された特徴
| エネルギー/J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
| 同等の固まり±2%kg | 0.25 （0.2） | 0.5 | 1.7 | 5 | 5 | 10 |
| 材料 | ポリアミド1） | 鋼鉄2） | ||||
| R/mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D/mm | 18.5(20) | 35 | 60 | 80 | 100 | 125 |
| f/mm | 6.2(10) | 7 | 10 | 20 | 20 | 25 |
| r/mm | - | - | 6 | - | 10 | 17 |
| l/mm | 同等の固まりに一致させるために調節されるためにANNEX Aを見て下さい。 | |||||
|
1) 85≤HRR≤100のISO2039-2に従うロックウェル硬度。 2) ISO1052に従うFe490-2、;ISO6508に従うロックウェル硬度。 |
||||||
| 同等の固まりのためのブラケットで示されている価値に注意すればと等しいエネルギー価値または1つ以下のJのための顕著な要素の直径はE-F現在のテストのそれらあります。テストの価値は現在またこれら二つの変数のために例えば示されています。調整の為に、ブラケットの価値はこの標準の出版物から年fives削除されます。 | ||||||
