評価される正弦力: | 300kgf | 評価される衝撃力: | 600kgf |
---|---|---|---|
周波数範囲: | 5~4000Hz | 衝撃の変位: | 25.4mm |
最高。 加速: | 981m/s2 | 移動要素の固まり: | 3キロ |
ハイライト: | 電池の試験機,電池テスト部屋 |

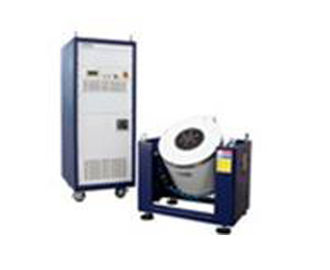

LCDは振動衝撃の試験台の半正弦の波300kgf電池の試験装置を表示します
標準
IEC62133節7.2.2のIEC60086-4節6.4.3、IEC 60086-1、GB/T 31241-2014および等。
適用
振動試験が電池の初期故障を見つけるのに使用することができましたり実際の状態の査定および構造強度テストを模倣します。プロダクトに、広いアプリケーション領域および重要な、信頼できる試験結果広い応用範囲があります。それは電池の製造業者、質の監査課および研究所のための理想的な電池特定の振動です。試験装置。それはさまざまなタイプの単一セルをテストするために適して、電池は充満宝物、リチウム イオン、ニッケルの水素、ニッケルのカドミウム、鉛の酸および金属の水素化合物のニッケルのような詰まります。
プロダクトの疲労テストにまた振動試験がプロダクトの生命を査定するのに使用することができます。
変数
振動システム | |
評価される正弦力 |
300kgf |
評価される任意力 |
300kgf |
評価される衝撃力 |
600kgf |
周波数範囲 | 5~4000Hz |
最高。変位 | 25.4mm |
衝撃の変位 |
25.4mm |
最高。速度 |
2m/s |
最高。加速 |
981m/s2 |
電機子直径 |
Φ150mm |
最初共鳴頻度 |
2900Hz |
最高。風変りなねじり |
>196N×m |
移動要素の固まり |
3kg |
負荷接続ポイント | 13の接続ポイント |
ベンチねじサイズ(標準) |
M8 |
ベンチねじレイアウト (直径、正方形) |
Φ60mm 6部分、Φ120mm 6部分 |
軸振動分離の頻度 | <3Hz |
最高。負荷 |
120kg |
磁気漏出 | <3mT (特別な条件のために任意≤1mT) |
次元(木枠から取り出される) (L×W×H) |
764mm×530mm×660mm |
重量 |
490kg |
電力増幅器 | |
力 |
3kVA |
SN比 | >65dB |
アンプのタイプ | デジタル オン/オフ電力増幅器 |
電力増幅器の表示 |
流れ上のLCD表示のための完全な警報そして防御装置によって、電圧上の、温度等をメンバーからはずして下さい。そして電圧、正弦、任意RMSのための現在の保護 |
電力増幅器の論理モジュール | アンプの主制御のパネルは自己点検機能のCPU制御を、採用します。 |
欠陥のメモリ機能のアンプ |
欠陥と欠陥の理由を容易に点検するために利用できる機能を暗記して下さい。そして全テストの時間、利用できる最後のテストの時間点検 |
システム保護 |
機能は下記のものを含んでいます:電圧に、電圧の下で、デフォルト段階、論理の欠陥、力モジュールの保護、力モジュールの温度、流れ上の、電圧上の、力のsouce、ベンチの変位、ベンチの温度、外部接続の回路保護。どの欠陥でも起こりましたり、閉鎖した出力しました。その間驚かすことと。 |
アンプ |
MOSFETのトランジスター分野効果モジュールの技術、CPUマイクロプロセッサ実時間見本抽出、保護、LCD表示、記録走行時間、欠陥の状態、セリウムの条件に従う最大出力の論理モジュールを採用して下さい;IGBTmoduleの電力増幅器。 |
定格出力の電圧 |
120Vrms |
アンプの効率 |
>92% |
次元(木枠から取り出される) (L×W×H) |
550mm×680mm×1455mm |
重量(木枠から取り出される) |
230kg |
送風機 |
|
力 |
0.75kW |
気流 |
0.18m3/s |
空気圧 |
0.015kgf/cm2 |
製品に関する情報
それは振動システム、振動コントローラーから成り、他の付属品.pleaseは次として部品の情報を示します:

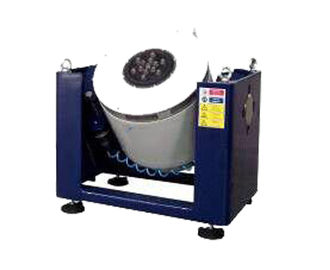

システム紹介:
1.Double高い磁界の強度を保障する及び変化漏出を減らす磁気回路の構造;
特別な減磁の構造は1 mtの下でに変化漏出を減らすことができます
負荷の偏向の強い抵抗のための2.Uタイプのばね、ローラーおよび線形軸受け
3.Airばねは振動分離のために使用されます;着実に振動システム仕事重負荷と;
必要性スペシャルの基礎無し
4.Protection装置は過剰熱、積み過ぎの過電流、過電圧に、提供されます
振動テスターの過剰変位;過電圧のための電気ネットワークの防御装置、
段階に欠けている不足電圧;、ソフト開始現在限る、力温度過昇を運転して下さい、
短い現在、モジュールの欠陥の保護
任意正弦影響の環境試験を完了する5.Able
6.Thisシステムは電圧変動、≤±10%を要求します
7.Thisシステムは抵抗、≤4Ωの基づを要求します
長い間操作のために適した8.High信頼性、特に

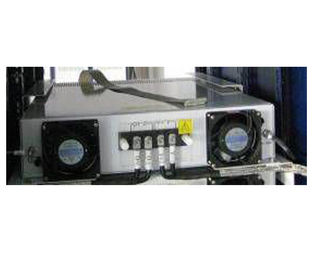

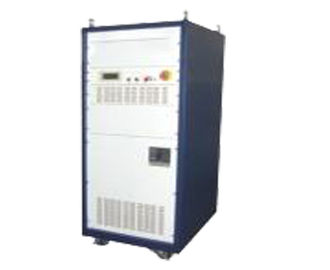

デジタル スイッチのタイプ アンプの紹介:
このシステムはデジタル電力増幅器の正弦のパルス幅変調の技術を採用します。その働くこと
主義は次のとおりです:コントローラーによって入った振動に低電圧信号を、そして出力元の信号増幅し、元通りにするデジタル回路を通したMOSFETの分野効果の高周波スイッチ力を使用して、
テスターの移動コイル回路およびドライブ振動テスターの延長テーブルの動き。デジタル電力増幅器の主要な部品:前部制御、電力増幅器モジュール、保護回路、力の部品および電気キャビネット。
デジタル スイッチのタイプ アンプの特徴:
1.Easy維持:交換可能な力モジュール箱、コンパクト デザイン、に容易な救うスペース
維持。
2.LCD表示:
論理モジュールはマイクロコンピューターCPUの破片プロセッサ、LCD表示機能を採用します;示すことができます
詳しいさまざまなシステム・データ(力は付加的なデータの出力本当RMS価値を、増幅します
表示)そして操作の州そして欠陥の判断。遠隔リモート・コントロールの、遠隔測定を使って
コミュニケーション機能、友好的なインターフェイス、容易な操作。
デジタル スイッチのタイプ アンプの保護機能:
電力増幅器は電力網の過電圧、電力網の不足電圧、力の保護をセットアップしました
段階、論理の欠陥、力モジュール、力の温度モジュール、出力過電流、出力の格子欠乏
過電圧、運転力、テーブルの変位、テーブルの温度、等。どの失敗でも行われましたり、締まりました
音および照明警報が付いている出力、同時に。上記の保護を除いて、また貧乏人を持っています
RMSの価値は保護および保護を非常停止。
高い変換効率(高くより92%の)、および高い改宗者イオン頻度
横のスリップのテーブル:
横のスリップのテーブルを使って、X、YのZの試験の方向テストのためにできる電動振動テスター。そして結合された環境試験は温度の湿気の試験制度を結合できます。ターボを使って-スクロール・バーまたはチェーン車輪の回転システムは、1人容易に振動ベンチを回し、横のテーブルに接続できます。振動システムと横のスリップのテーブル間の関係を保障するために機械位置の限定を採用して下さい。大きい標本テスト2m×2mスリップのテーブルに300mm×300mmから、(小さい振動システムのために)利用できる多サイズのスリップのテーブル。別の操作を行い、異なった条件従うことできる別の軸受け限定。スリップのテーブルの厚さそしてサイズは振動システム パフォーマンスに影響を及ぼし、高い限定の頻度、ユーザーにそれをカスタマイズできます影響を与えます。
デジタル制御装置の特徴
振動コントローラーは国際的な高度の分散形システム建築を採用する、中心はチタニウムの会社の最も最近のTMS320シリーズ32ビット浮動小数点高速プロセッサですuconの会社によって最も最近の設計行い。テスト レポートはMicrosoft Wordで自動的に発生します。テストの最中または後で、テスト レポートは編集され、次に自動または手動で発生させることができます。
ハードウェア標準
入力
(1) 2つのチャネル
(2の)決断:24ビット アナログ-デジタル転換(ADC)
(3)入れられたインピーダンス:220 k Ω
(4)作り付け充満アンプおよびICPの一定現在の源、電圧及びICP加速
センサーは直接接続することができます
(5の)ノイズ比率へのシグナル:>100dB
出力
チャネルの量:1チャネルの出力
決断:24ビットDA変換(DAC)
制御ソフトウエアの索引
任意性能の索引:
制御モード:PSD
決断:最高。320000ライン
周波数範囲:DC~4800Hz
ダイナミック レンジを制御して下さい:85dB
制御正確さ:±1dB、
クローズド・ループ時間:普通100ms
正弦
制御モード:正弦波形の制御
周波数範囲:1~5000Hz、
動的制御の範囲:95dB
クローズド・ループ時間:10ms;
制御正確さ:±1dB;広がりの速度1octave/minのQの価値50
頻度決断:0.001%
広がりの速度:6000hz/sへの線形広がり0;対数の広がり0 | 100つの10月/分
波のゆがみ: <0>
衝撃
制御モード:限られた長い時間または波制御;
衝撃モード:半正弦の波;
周波数範囲:DC~22000Hz;
フレーム:Max.32Kの持続期間の時間:0.5-3000ms
補償モード:前脈拍、の後脈拍、前に/の後脈拍
制御性能:高のダイナミック レンジ90dBより
