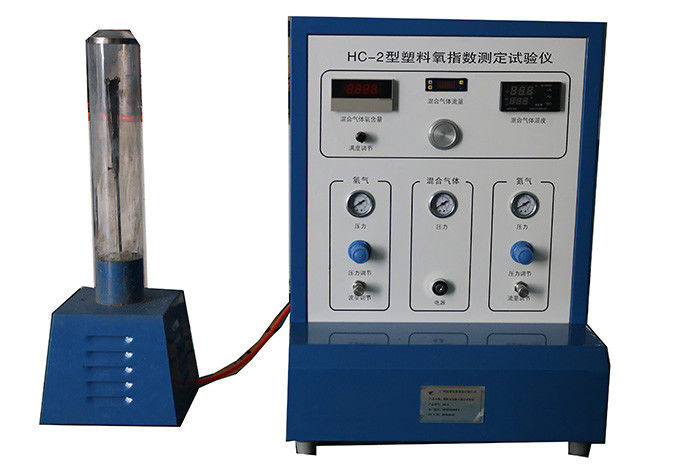

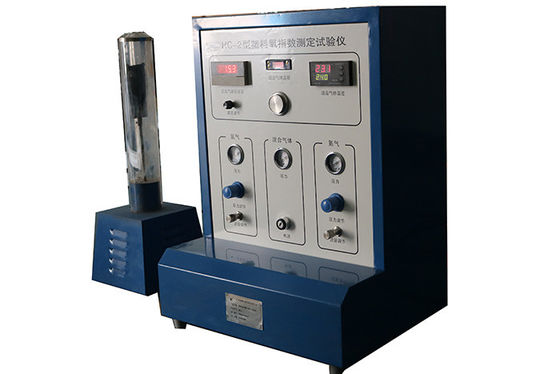

プラスチック酸素のインデックス法の試験装置ISO4589-1の非常に熱い行動の試験機

プラスチック酸素のインデックス法の試験装置ISO4589-1の非常に熱い行動の試験機

標準

それは酸素の索引part1によって非常に熱い行動のISO4589-1プラスチック決定に基づいています:酸素の索引part1による非常に熱い行動の指導そしてISO4589-1プラスチック決定:包囲され温度テスト。

適用

器具は酸素の索引の燃焼のテストのために適して、標本の厚さがである10.5mmよりより少し標本は指定テスト条件の下の酸素そして窒素によって混合される流れで直立し、自己固定されて立つことができます。サンプルの燃焼に必要な最低の酸素濃度の索引が維持されるテスト場所。それは見掛密度大きいより100kg/mの同質な固体材料が付いているサンプルにまた適当、薄板にされた材料または泡材料および見掛密度が酸素の100kg/mおよび指定テスト条件の下の窒素によって混合される流れよりより少しのある泡材料です。サンプルの燃焼に必要な最低の酸素濃度の索引が維持されるテスト サイト。

 変数

取付け

1.UsersはISO4589-1標準を注意深く読み、よく知られを、標準のさまざまなテスト索引の条件を習得し、装置の構成を理解し、装置が変数の条件をいかに満たすか知るべきです。

このテストでは、オペレータの操作方法の調節におよび変数は試験結果の大きい影響があります。テスターはテストを反復可能にするために標準を注意深く読み、標準の条件そしてステップに従って厳しく作動するべきです。

このテストでは、オペレータの操作方法の調節におよび変数は試験結果の大きい影響があります。テスターはテストを反復可能にするために標準を注意深く読み、標準の条件そしてステップに従って厳しく作動するべきです。

サンプル装置の2.The制御箱は適した手術台に置かれ、燃焼シリンダーは換気扇が付いている密封された箱に置かれます。Connecteは制御箱の燃焼シリンダーおよび熱電対および電気暖房の管、半導体のクーラーと制御箱間の関係ラインの関係、制御箱220Vの電源を接続します。

3.Aゴム製管が制御箱のインターフェイスに酸素ボンベの圧力安全弁の低圧の端、および窒素シリンダーの圧力安全弁の低圧の端と制御箱のインターフェイス間の関係を接続するのに使用されています。任意付属品8MMが付いているプラスチック管が制御箱のそして燃焼シリンダーの下の速いインターフェイスを接続するのに使用されています。

4.Insertシリンダーの下のアルミニウム版の小さい穴への熱電対の温度検出器（直径の約2MMの青ワイヤー）の頭部。

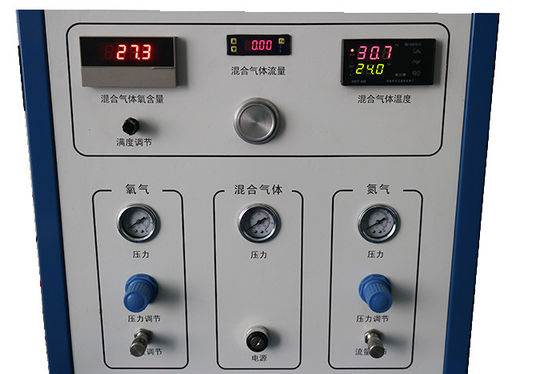

5.Whenは装置の電源、温度検出器、暖房および冷房装置の仕事自動的につき、燃焼シリンダー範囲23の℃ ±2 ℃.Itの温度はコントロール パネルの酸素を回し、窒素圧力減力剤の圧力ボタンを調節できパネルおよび窒素の圧力計0.1MPで酸素を作るためにパネルの圧力計を観察します。

6.The任意付属品によって打ち抜かれる版および金属の網は燃焼シリンダーに取付けられます。人間のガラス玉に、上層多孔性の版の金属の網を取付けて下さい。テストされるべきサンプルに従って適切なサンプル据え付け品を使用されるべきサポート棒に取付けられているために選んで下さい。

混合されたガスの総流動度の決定

7.The標準は燃焼シリンダーの混合されたガスの流動度が40±2mm/s.であることを指定します。

混合されたガスの総流動度を計算するための方式:Q=V.S

方式:Q:混合物のガスの流動度V:混合物のガスの速度S:燃焼シリンダー断面積

装置の燃焼シリンダーの直径は80のmmです。

Q=0.04 ² xπx0,04x60x1000=12.05±0.6L/MIN

シリンダーの直径が変われば（、混合物の総流動度は検算される必要があります）

ノブを調節する8.Adjust酸素は酸素を0.1MP圧力の下で12.05L/MINに流れさせます。多くの流量計の指摘の価値は12.05です。温度計の温度が23 ℃ ±2の℃で安定しているとき、酸素分のメートルの指摘の価値は任意付属品の小さいオープナが付いている酸素分のテーブルの小さい可変抵抗によって調節することができる99.8-99.9に合わせられるべきです。

ボタンを調節し、ノブを調節する窒素を開ける酸素を消すことによって窒素の流動度は0.1MP圧力の下で12.05 L /minに達することができます多くの流量計のすなわち、指摘の価値は12.05です。温度計の温度が23 ℃ ±2の℃で安定しているとき、酸素分のメートルの価値は0-0.1として表現されるべきです。

検査

1. 標準に従う15準備して下さいまたはより多くのサンプルを。

サンプルの準備

自己固定された物質的なサンプルの準備

自己を切り取る任意付加物のダンベルのナイフを使用して15部分または打つ機械との多くにテストされる使用されるべき自己のサポート資料または多くの15部分を切り取るのに必要性がまたは他の方法を使用する材料を固定して下さい。

非自己固定された物質的なサンプルの準備

15部分に非自己固定された材料のサンプルまたははさみか他の方法で140x50mmの標本の多くを切って下さい。

2. 適切な標本の据え付け品を標準に従って選び、サポート フレームに燃焼シリンダーに取付けて下さい。

3.Installは標本、ガラス管を覆い、流れカバーの上部端をカバーします。

4。テスト プログラムに従って、12のL /MIN流動度が付いている混合物のガスは、コントロール パネルの酸素圧力および窒素圧力は0.1 MP.The流動度酸素のであり、窒素はサンプルの知られていた未知の酸素の索引によって定められます。

材料の酸素の索引がならとき、そして知られていた酸素の索引が、標準に従って、25広がる炎の長さ知られ、燃焼によって確認される必要があるストップウォッチによって記録されます。広がりの時間が増加するには十分ではないかまたは炎が方法で消えれば、酸素はべきで窒素は増加するべきです。

材料の酸素の索引は未知のとき、18の酸素の索引から始まることは必要です:

18,0として最初の酸素分の価値を取って下さい、23 ℃ ±2の℃にあれば混合されたガスの総流動度は12.05 L /min。観察しますコントロール パネルのコントローラーの温度をかどうか、混合物のガスの温度23 ℃ ±2の℃に安定しているであり、サンプルはストップウォッチによって標準に従って30 S.の後で、広がる炎の長さ記録されます発火します。広がりの時間が増加するには十分ではないかまたは炎が方法で消えれば、酸素はべきで窒素は増加するべきです。

混合物のガスが混合物のガスの温度が23 ℃ ±2の℃の23 ℃で30 S.の後で、サンプル発火するべきである±2 ℃.If発火させることができるように混合物のガスを熱するために5.Itはコントロール パネルの温度計の徴候の温度が温度が低いより23 ℃に±2 ℃.ifあるかどうか観察された23 ℃ ±2の℃、暖房ボタン開くべきですです。

6. 点火装置withф2mmのノズルは取付けられています（ブタン タンクはユーザーによって購入されます）。炎の長さが16 ±4 mmであり、標本が標準によって規定される方法および時間に従って発火するようにブタン区域のガスの量を調節し、ノズルの炎を発火させて下さい。

7. 標本が発火するか、酸素の流れを高めるか、または窒素の流れを同時に減らすことができなければ。標準の定めるところにより、混合物の酸素濃度を高めます。酸素は加えられるか、または減るかどうか混合物の総流動度が12.05 L /minで維持されることを保障するために、窒素の同量は同時に減るか、または増加するべきです。

8.Burning:発火の後で、燃焼の時間はストップウォッチによって記録され、燃焼の長さは観察され、単一のサンプルの燃焼の性能は標準に従って評価されました。

9. 単一テストに基づいて混合されたガスの酸素濃度の増加か減少を定め次のテストと進んで下さい。

10. 標準の条件そしてステップに従って、残りのサンプルのテストを完了して下さい、サンプルの標準偏差に従ってKの価値を、および計算して下さい。

電気図式的な図表（付けられた映像）
